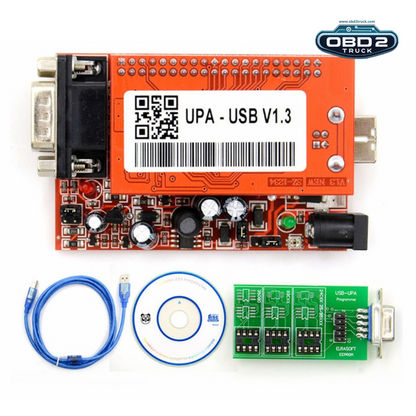

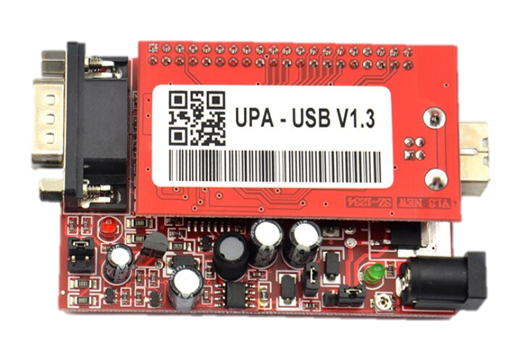

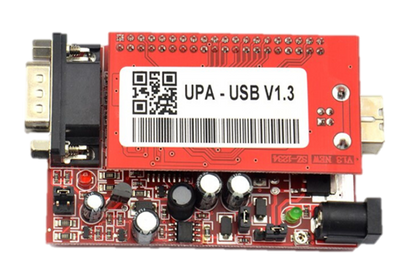

O UPA USB v1.3 é um programador serial profissional para microcontroladores e memórias utilizados em ECUs automotivas, painéis de instrumentos, módulos de airbag e outros sistemas eletrônicos. Diferente de interfaces OBD, o UPA USB trabalha diretamente com os componentes — lendo e gravando chips dessoldados da placa (chip-off) ou ainda soldados (in-circuit).
Com suporte a 19 tipos de adaptadores para diferentes encapsulamentos e cobertura completa das famílias Motorola HC05, HC08, HC11 e HC12, o UPA USB é o equipamento de bancada essencial para reparo de módulos eletrônicos automotivos no nível de componente.
Famílias de microcontroladores suportados
Família
Encapsulamentos compatíveis
Motorola MC68HC05
PLCC52, PLCC68, PLCC84
Motorola MC68HC08
QFP64, SOIC28
Motorola MC68HC11
PLCC52, PLCC68, QFP64, QFP80
Motorola MC68HC12
QFP64, QFP80
O que você consegue fazer com o UPA USB v1.3
Função
Descrição
Leitura de microcontrolador
Extrai o conteúdo completo de Flash e EEPROM
Gravação de microcontrolador
Grava firmware modificado ou cópia de backup no chip
Leitura de memória SPI
Lê memórias Flash SPI externas (A25L, SST25VF, S25FL)
Gravação de memória SPI
Grava dados nas memórias Flash SPI
Clonagem de módulos
Copia dados de um chip para outro — útil em substituição de módulos
Recuperação de módulos
Restaura módulos com firmware corrompido a partir de backup
Especificações Técnicas
Campo
Detalhe
Software
UPA-USB Device Programmer v1.3.0.14
Interface
USB 2.0

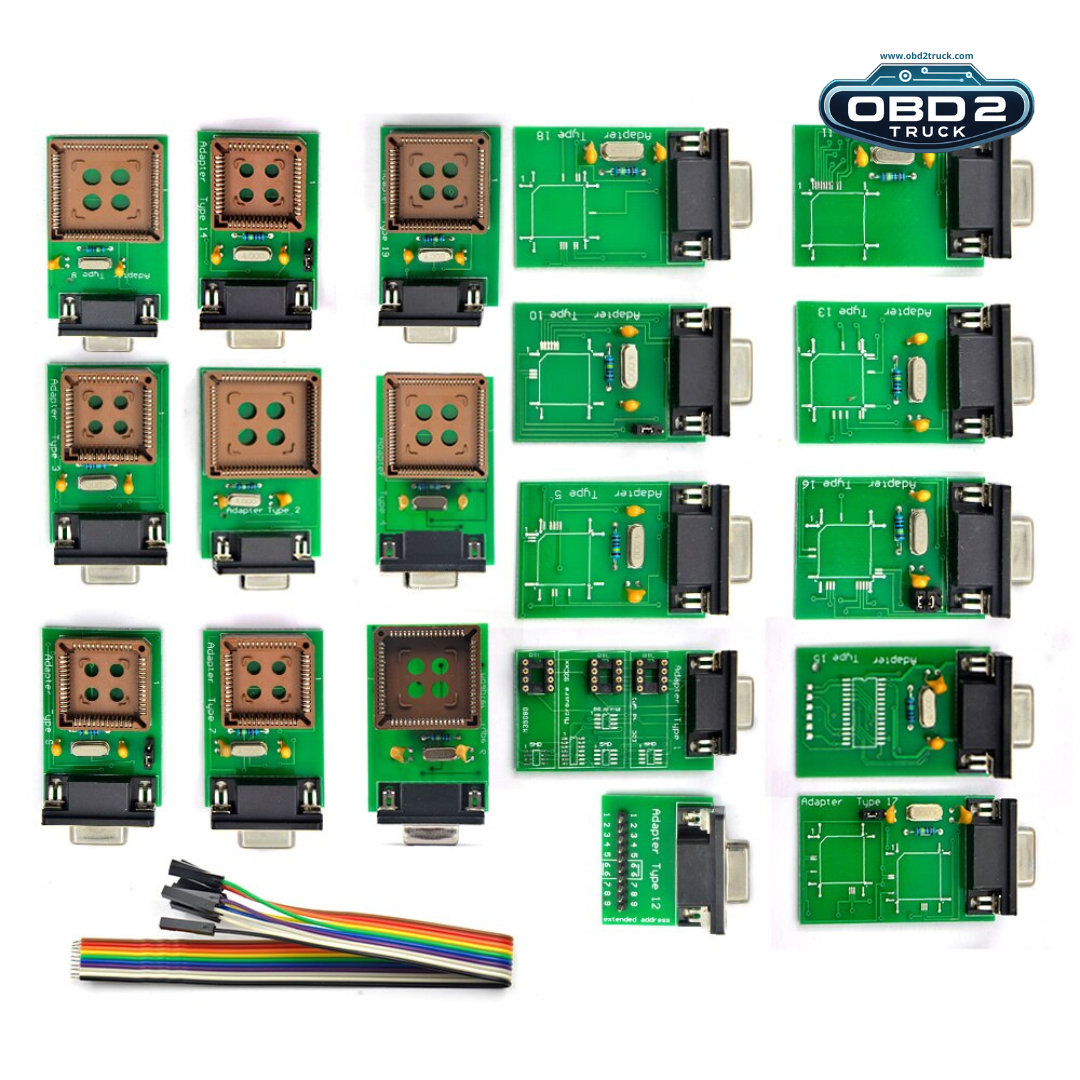

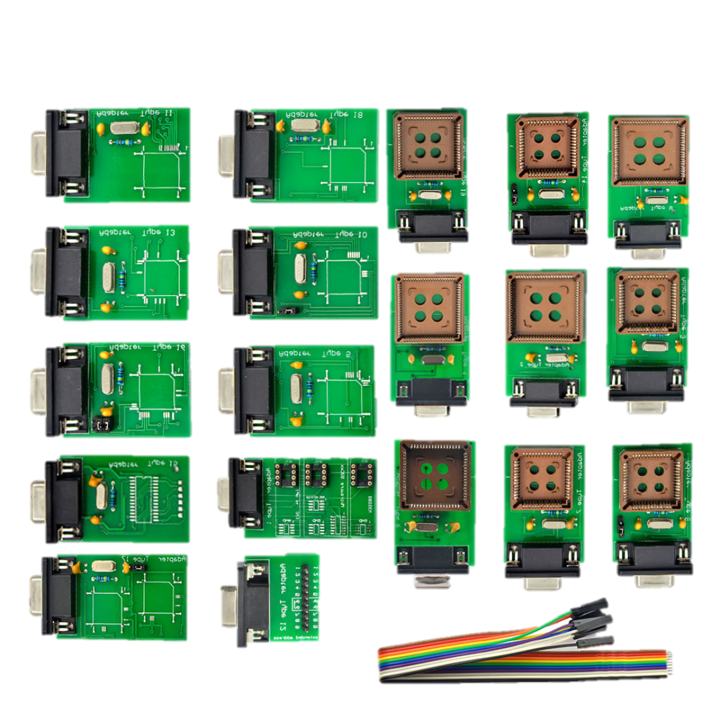

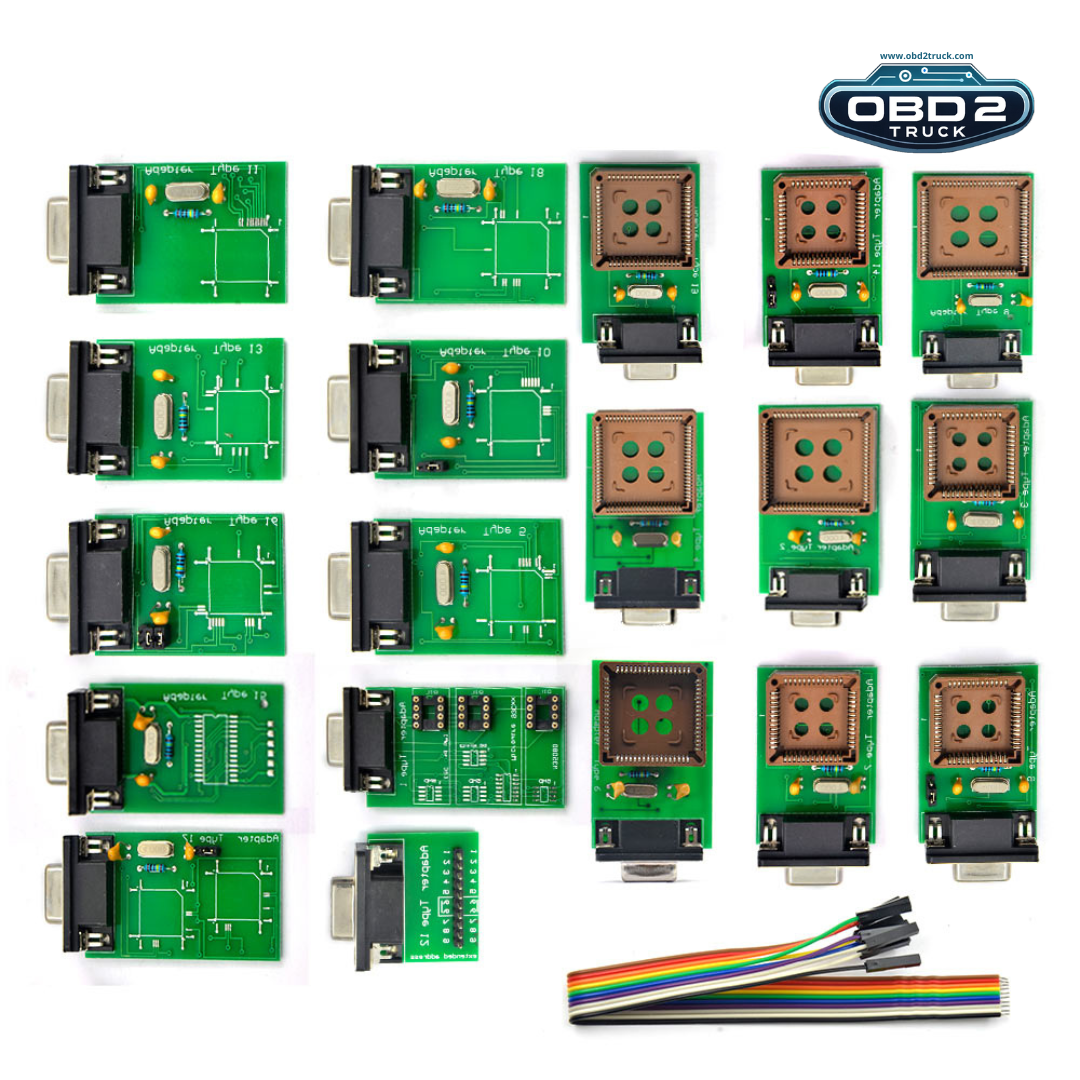

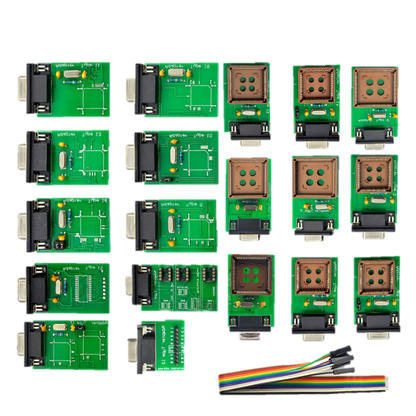

Adaptadores incluídos
19 adaptadores de encapsulamento (PLCC52, PLCC68, PLCC84, QFP64, QFP80, SOIC28 e variações)
Sistema operacional
Windows XP, Vista, 7, 8, 10 (32 e 64 bits)
Condição
Novo

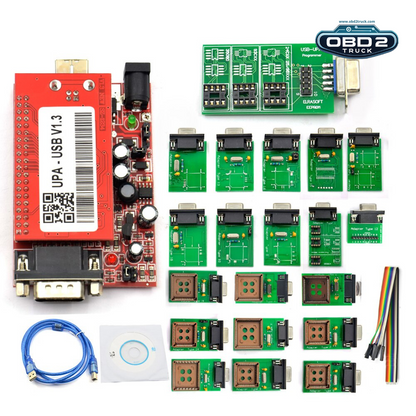

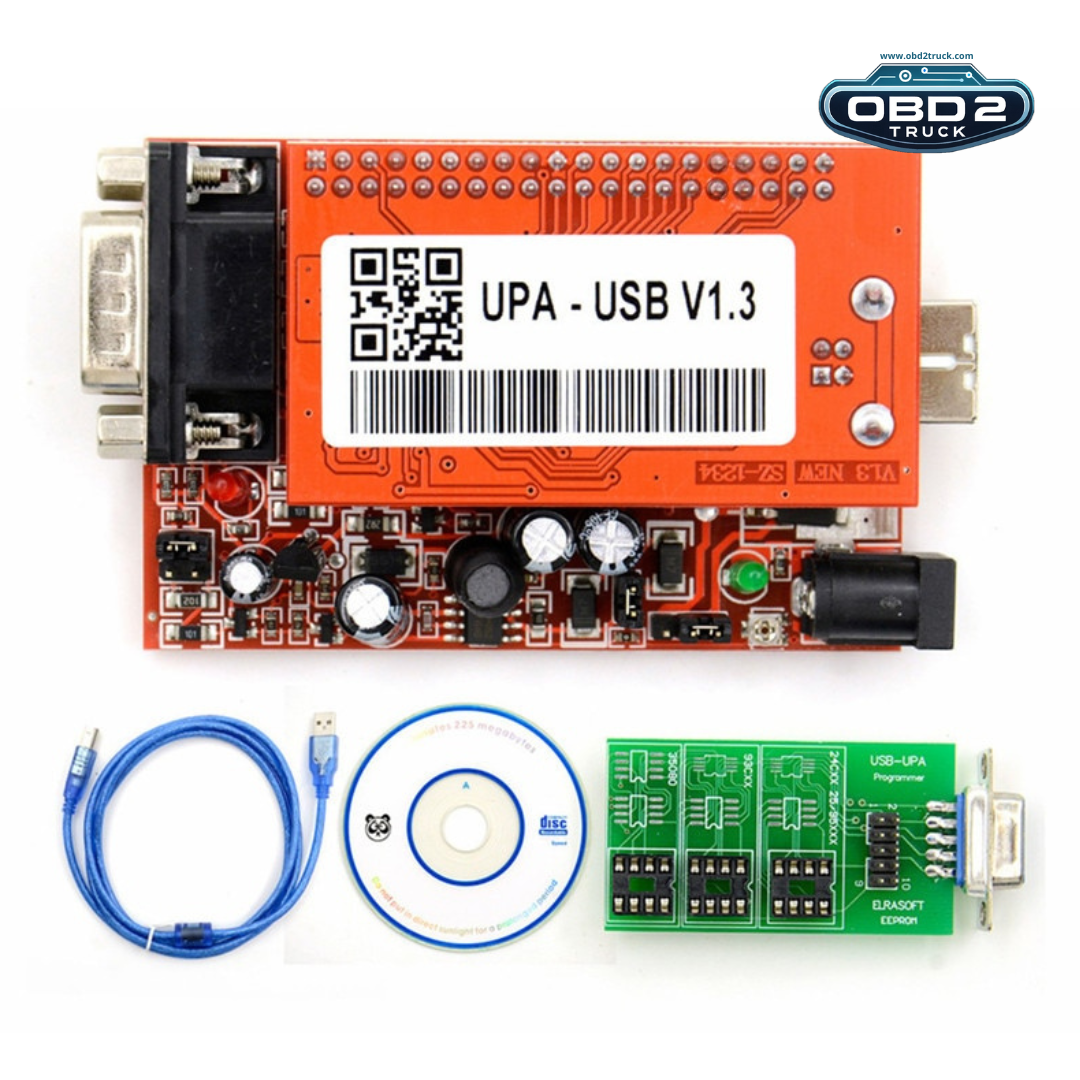

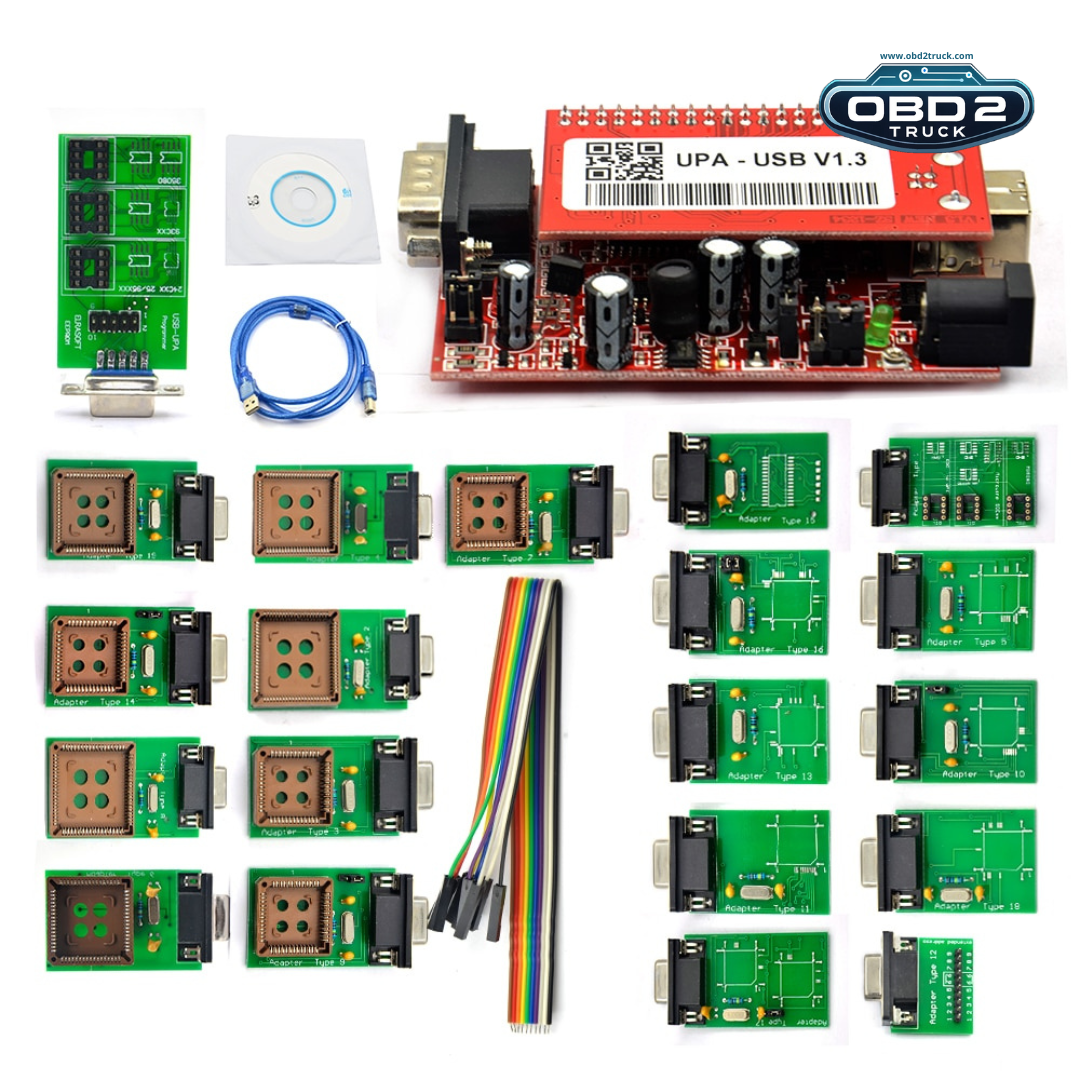

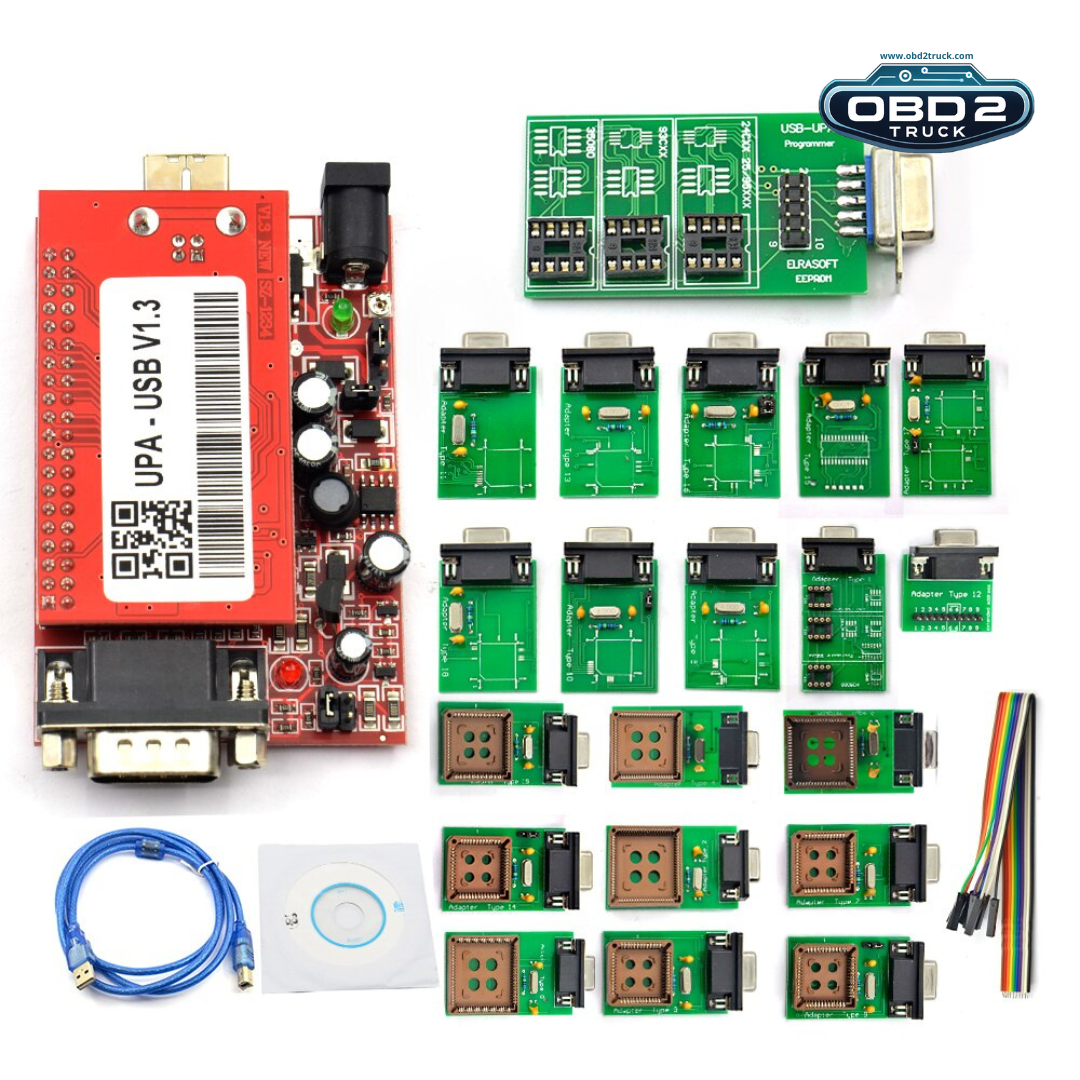

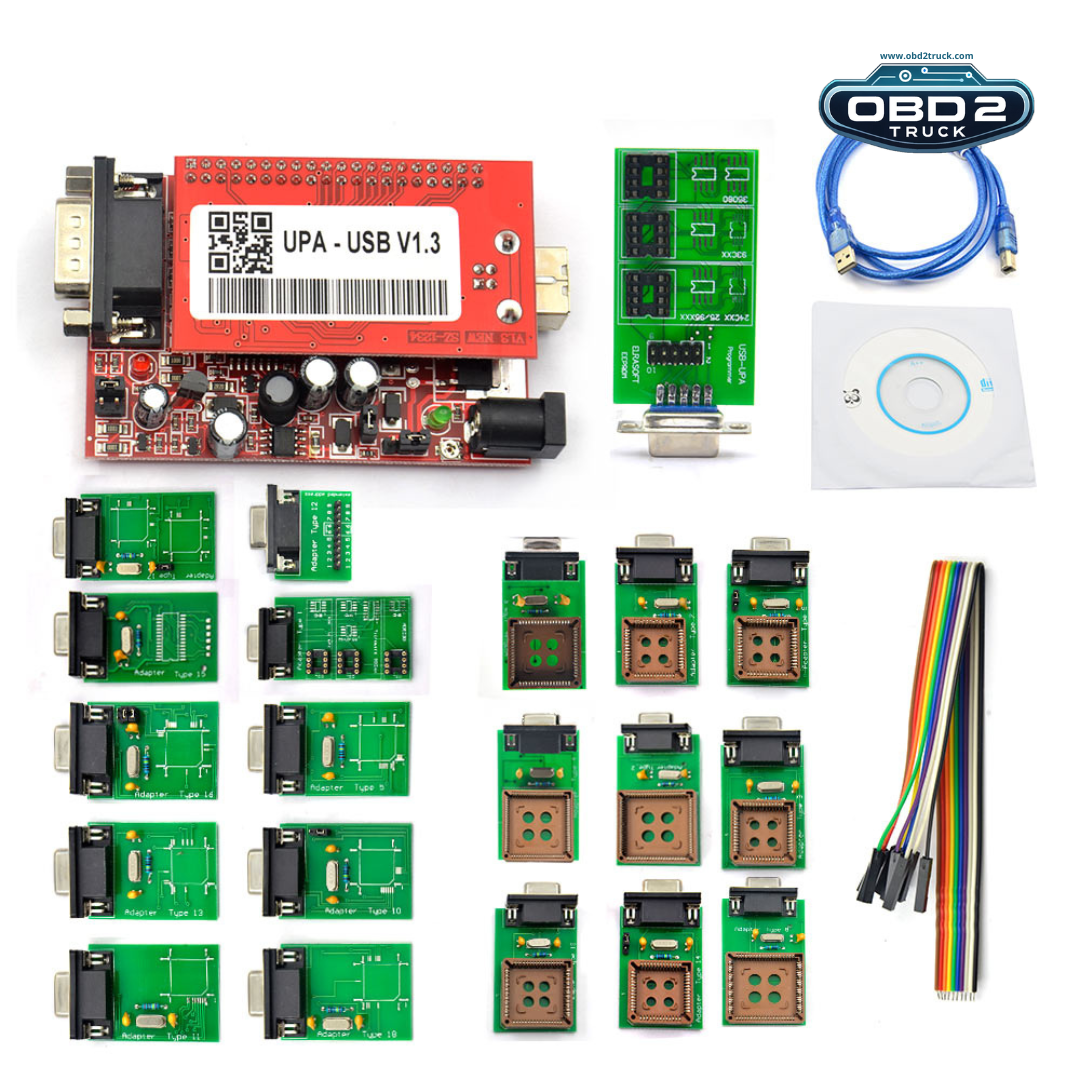

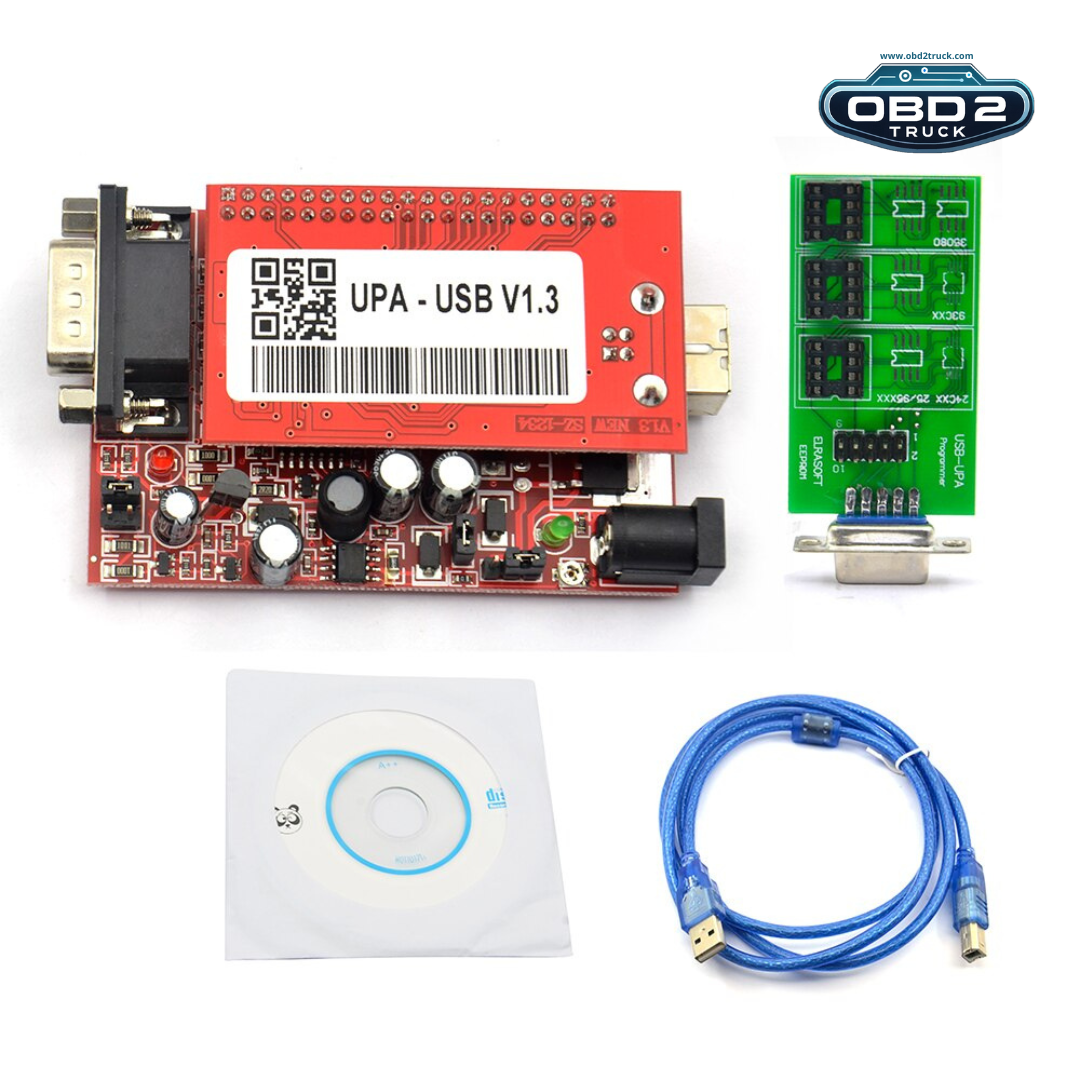

Conteúdo do Kit
1x Programador UPA USB v1.3, 1x Cabo USB 2.0, 1x CD com software, 1x Cabo de 5 pinos, 19 adaptadores de encapsulamento.
