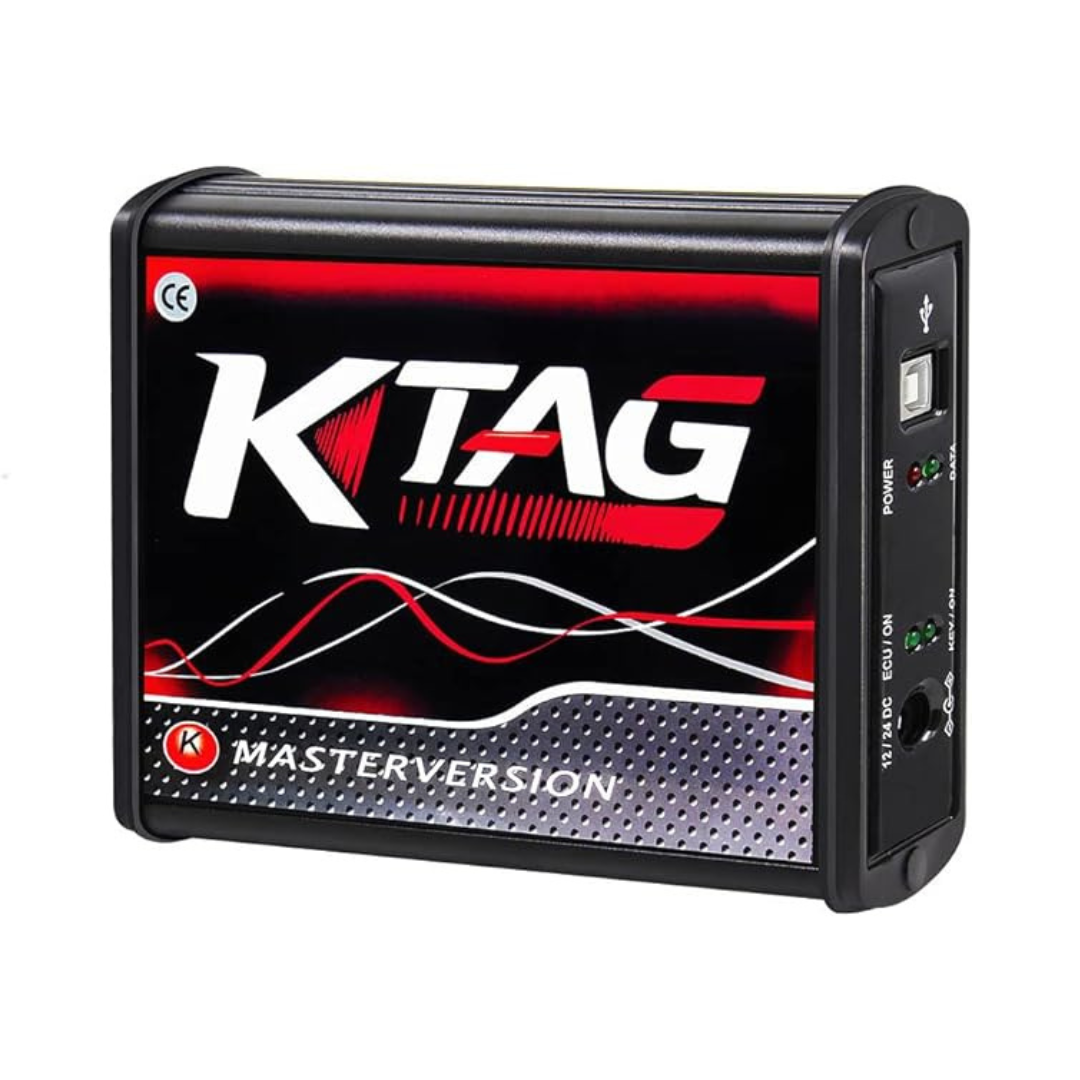

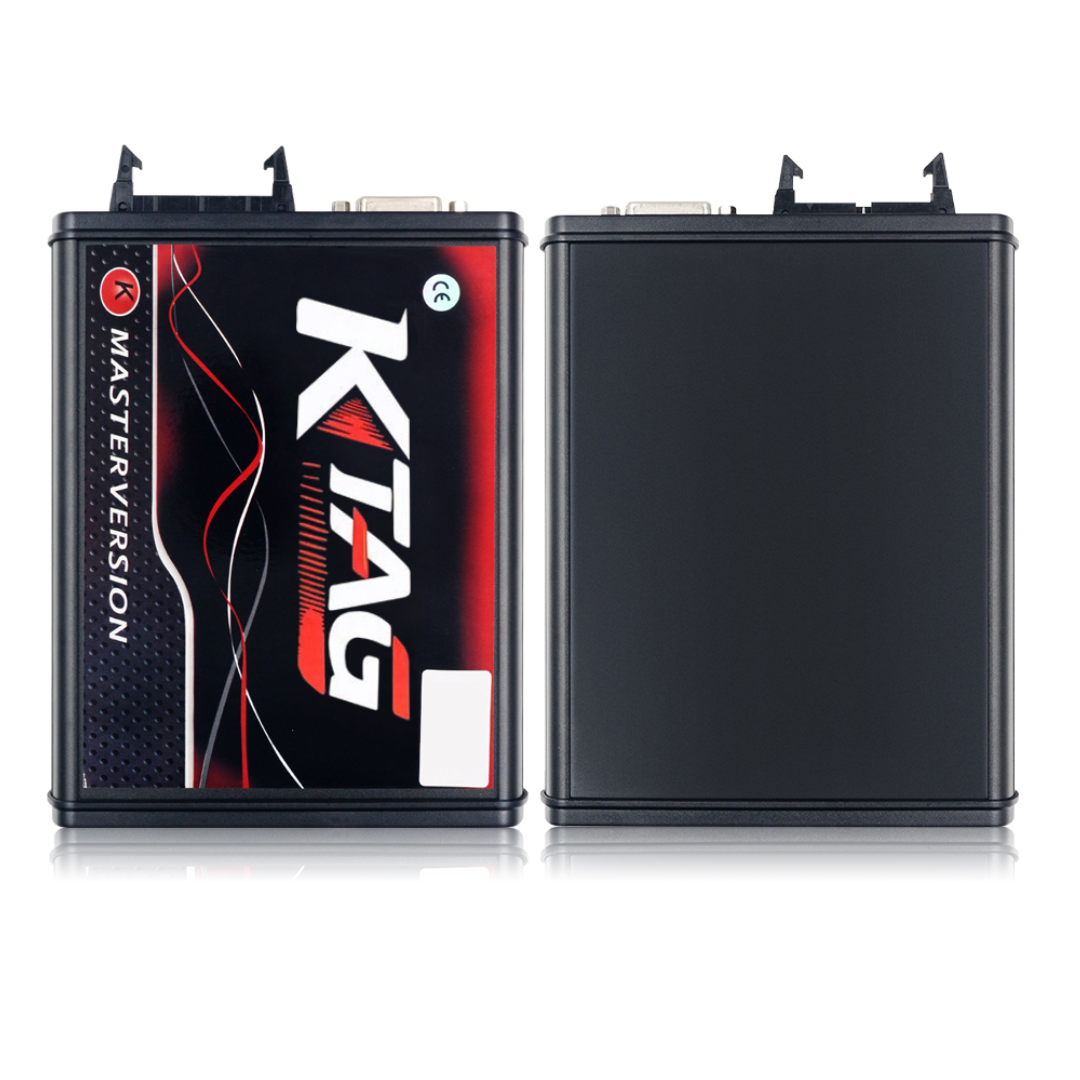

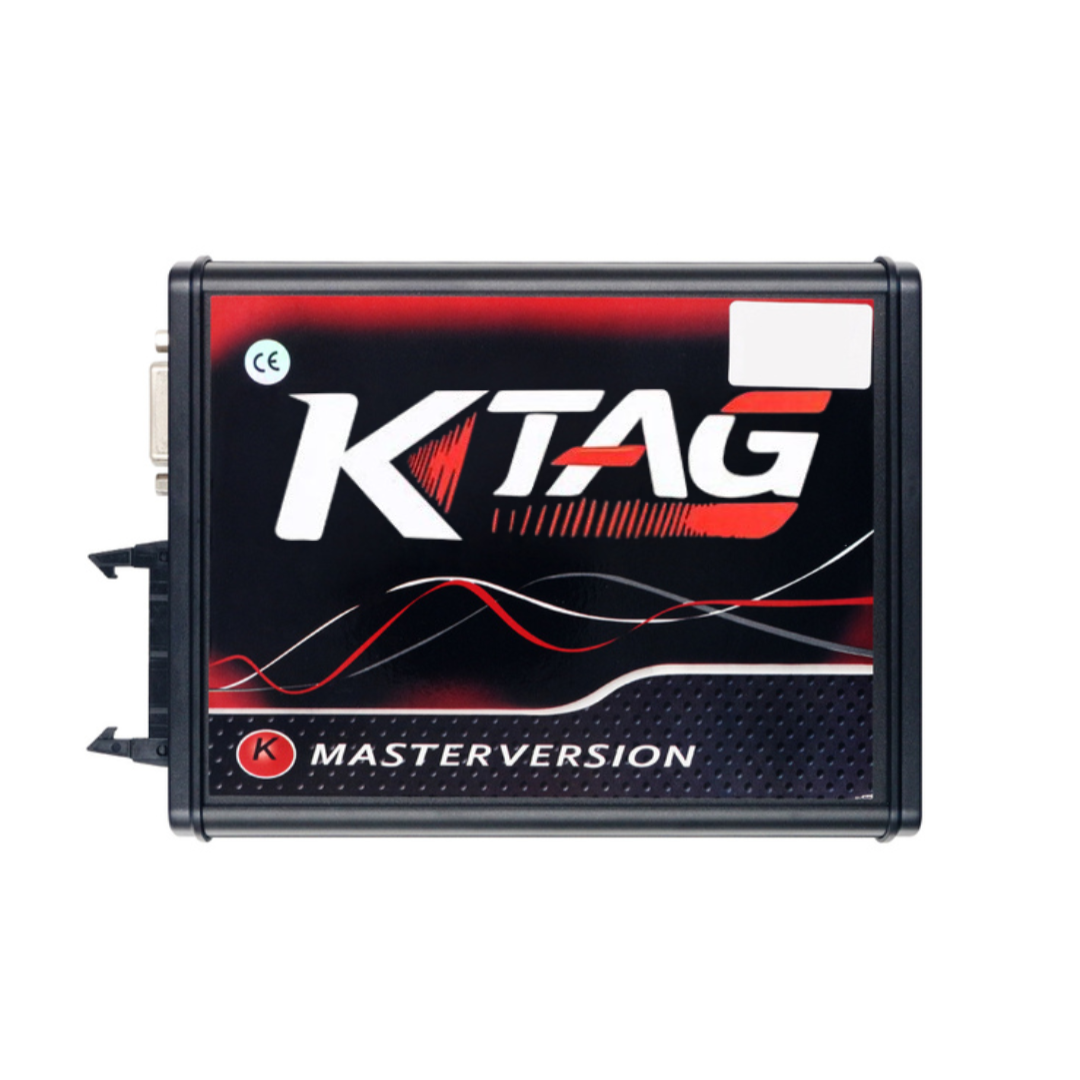

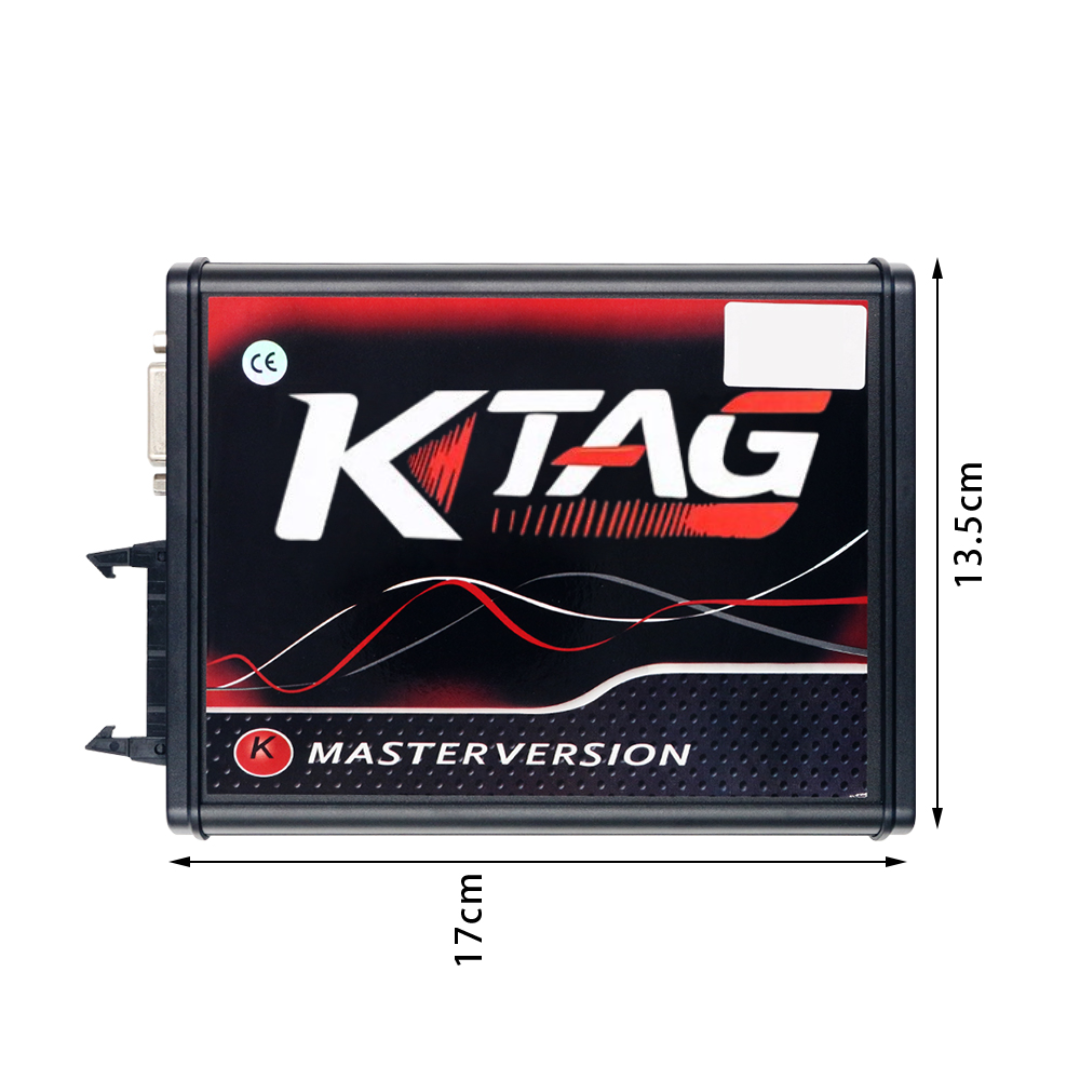

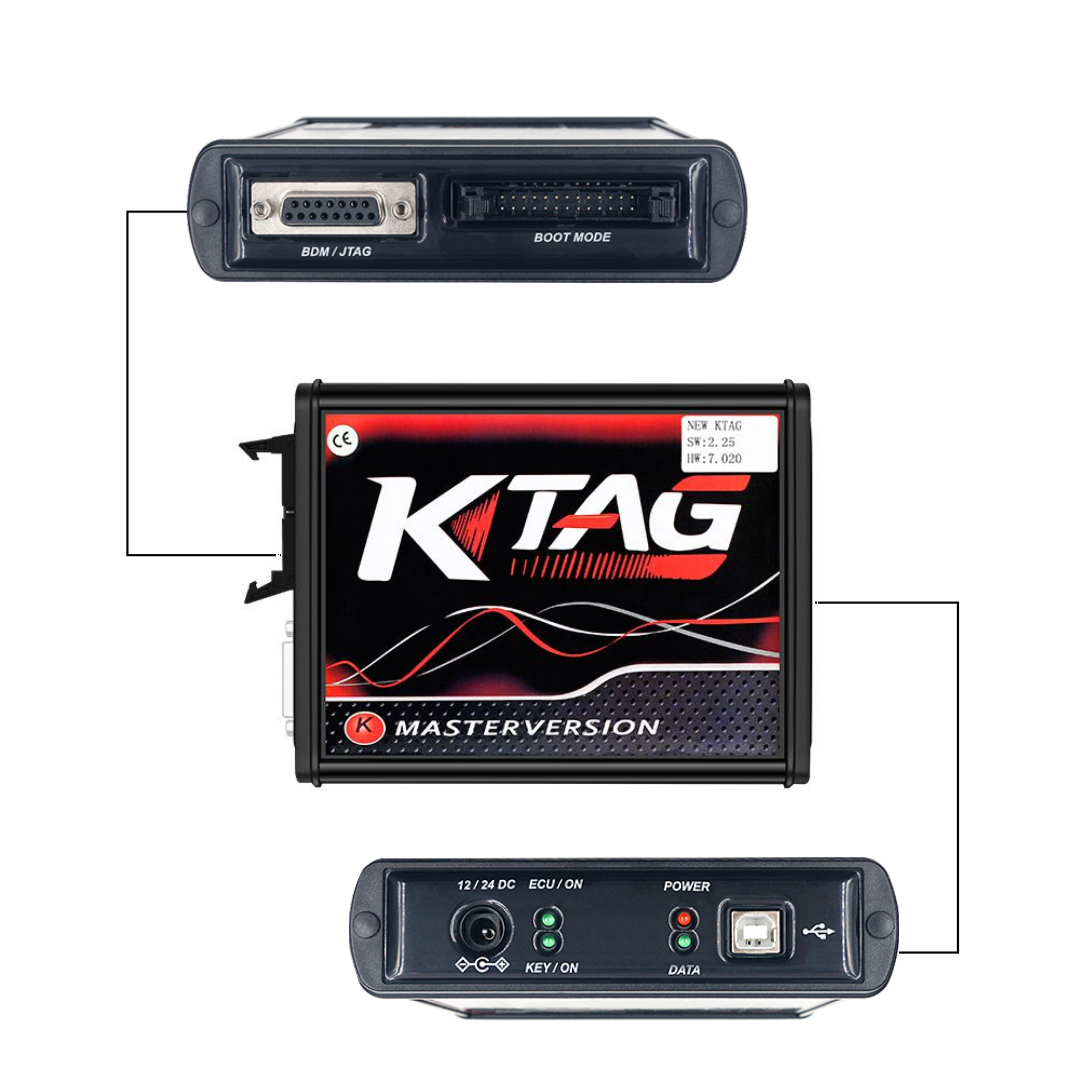

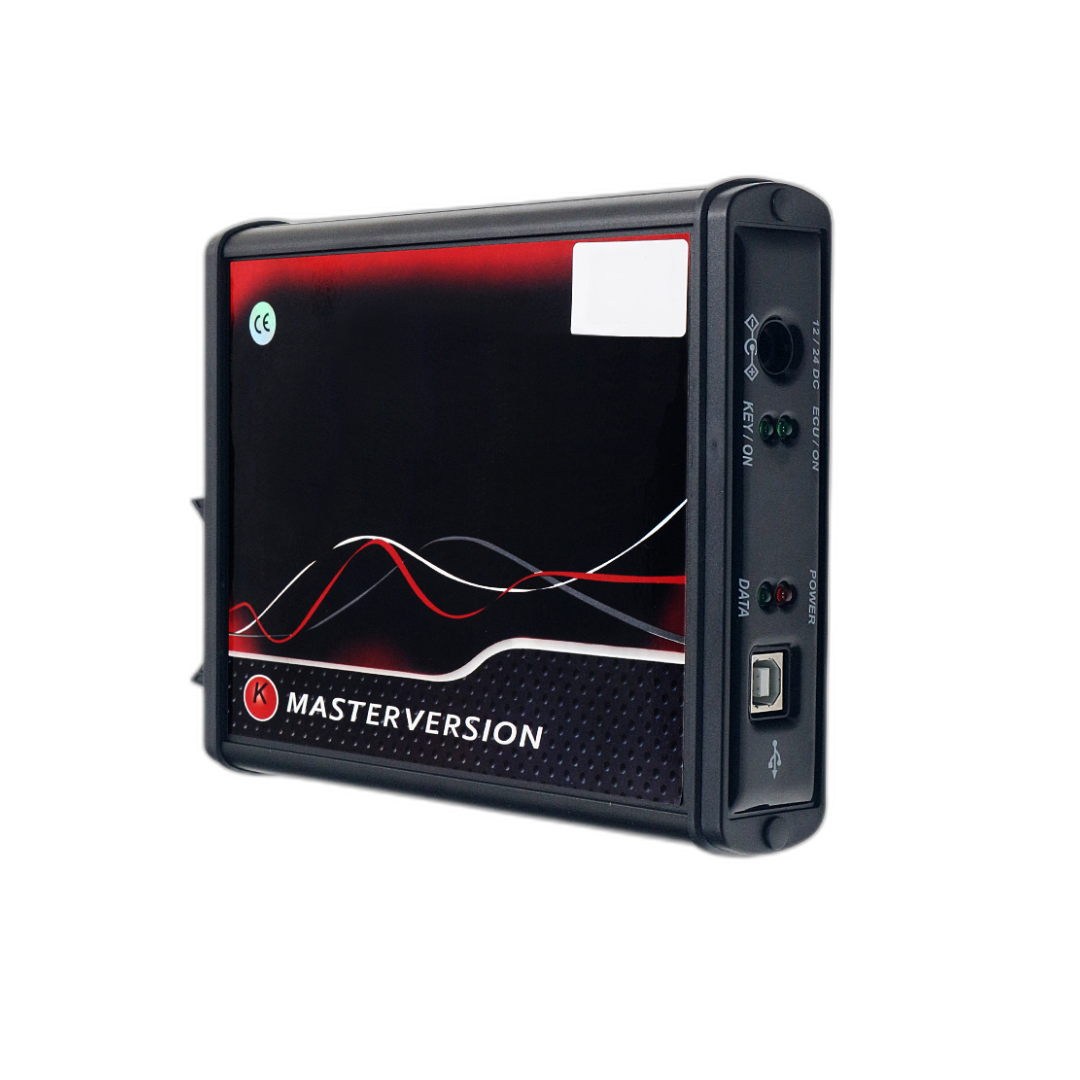

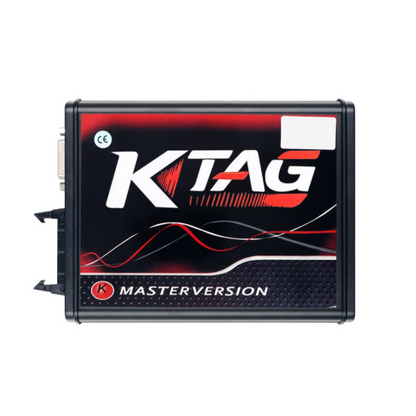

AlienTech KTAG — Programador de ECU em Bancada via BDM, JTAG e Boot
O KTAG é a ferramenta de bancada da AlienTech para leitura e escrita direta na placa da ECU, sem passar pelo barramento OBD. Conecta-se aos pinos BDM (Background Debug Mode), JTAG ou boot da placa, permitindo acesso total à memória Flash e EEPROM mesmo em centralines com proteção anti-leitura, bloqueadas ou sem comunicação OBD. É a ferramenta essencial para reparo eletrônico profissional de ECUs danificadas.
O que é o Sistema KTAG
O KTAG opera com um dongle físico (hardware de autenticação AlienTech) e FIDs permanentes — cada FID habilita uma família de ECU específica e fica vinculado ao dongle para sempre. O acesso é feito diretamente à placa com adaptadores que se conectam aos pontos BDM, JTAG ou pinos de boot da memória.
Principais Funções
- Leitura e escrita de ECU diretamente na placa (sem OBD)
- Acesso via BDM — Motorola/Freescale MPC5xx, MPC55xx
- Acesso via JTAG para processadores ARM, TriCore e derivados
- Boot mode para Renesas SH, NEC V850, STMicro ST10/SPC5
- Leitura de EEPROM e Flash em chip integrado à placa
- Não consome tokens para leitura em bancada (leitura ilimitada com FID ativo)
Vantagem no Reparo Eletrônico
- Leitura mesmo com a ECU queimada (sem comunicação OBD)
- Backup completo antes de qualquer intervenção (mapa original preservado)
- Gravação de firmware recuperado após troca de componentes
- Acesso a dados do imobilizador e configurações internas da ECU
Compatibilidade — Principais Plataformas
| Fabricante |
ECU / Processador |
Protocolo |
| Bosch |
EDC7, EDC15, EDC16, EDC17, ME7, ME9, MED9, MED17 |
BDM / JTAG / Boot |
| Siemens / Continental |
SID803, SID206, PCR2.1, DCU3 |
BDM / Boot |
| Denso |
Gen1, Gen2, Gen3 (Toyota, Nissan, Isuzu) |
Boot |
| Delphi |
DCM3.7, DDCR, HSFI |
BDM / JTAG |
| Scania |
EMS S6, EMS S7, EMS S8, EMS S10 |
BDM / Boot |
| Volvo |
EMS2, D12D, D13A |
BDM |
| Mercedes-Benz |
Temic (Actros MP1/MP2), Bosch EDC7 |
BDM / Boot |
| MAN / DAF |
EDC7, EDC17 |
BDM |
| Cummins |
CM850, CM2150, ISL, ISF |
BDM |
| Caterpillar / John Deere |
ADEM, PowerTech |
JTAG / Boot |
Compatibilidade depende dos FIDs adquiridos. Consulte antes de comprar.
KTAG vs KessV2
-
KTAG: bancada exclusiva, acesso direto à placa, sem consumo de tokens. Essencial para reparo eletrônico.
-
KessV2: OBD e boot com veículo intacto, consome tokens. Ideal para chiptuning em série.
- As duas se complementam — a maior parte das oficinas de ECU usa as duas.

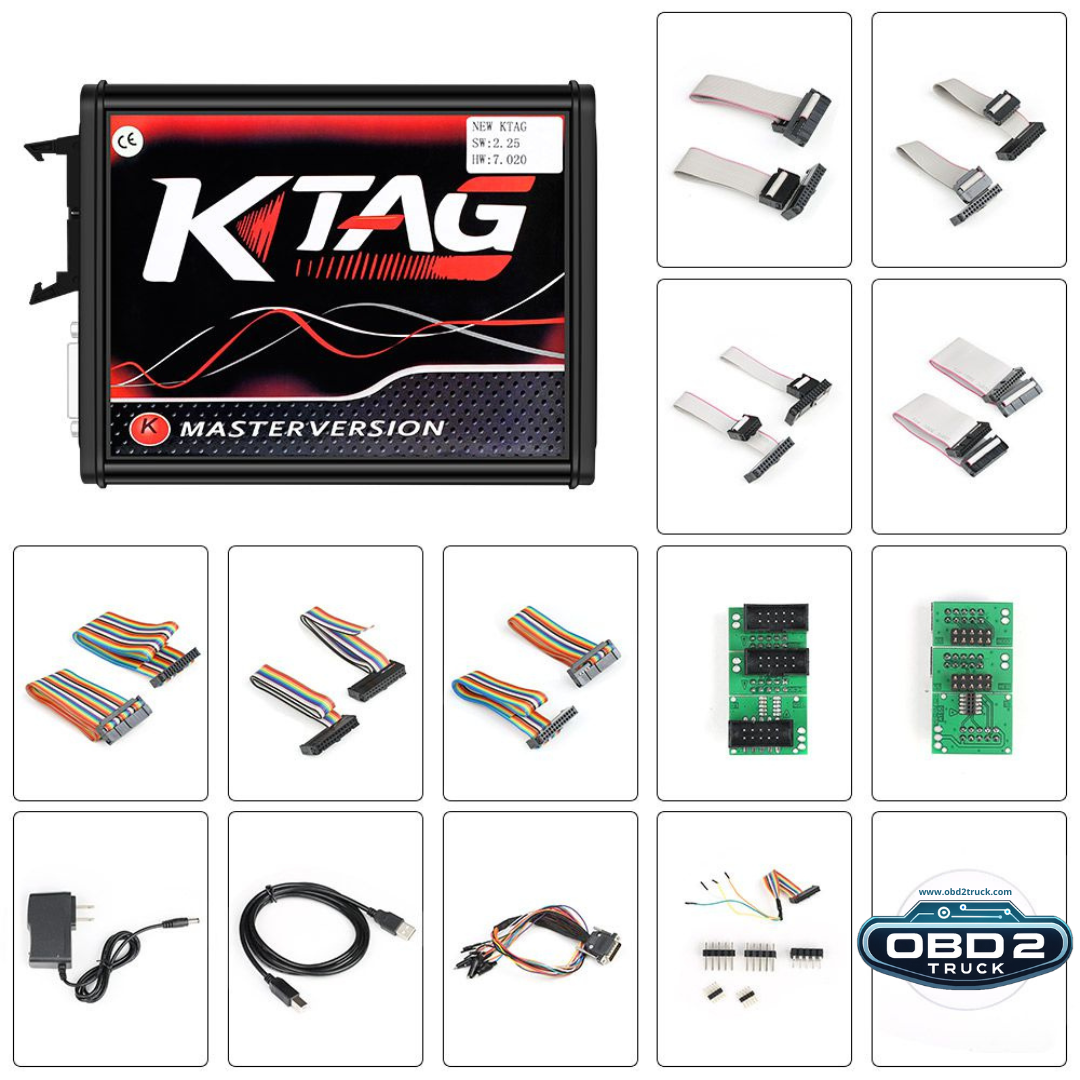

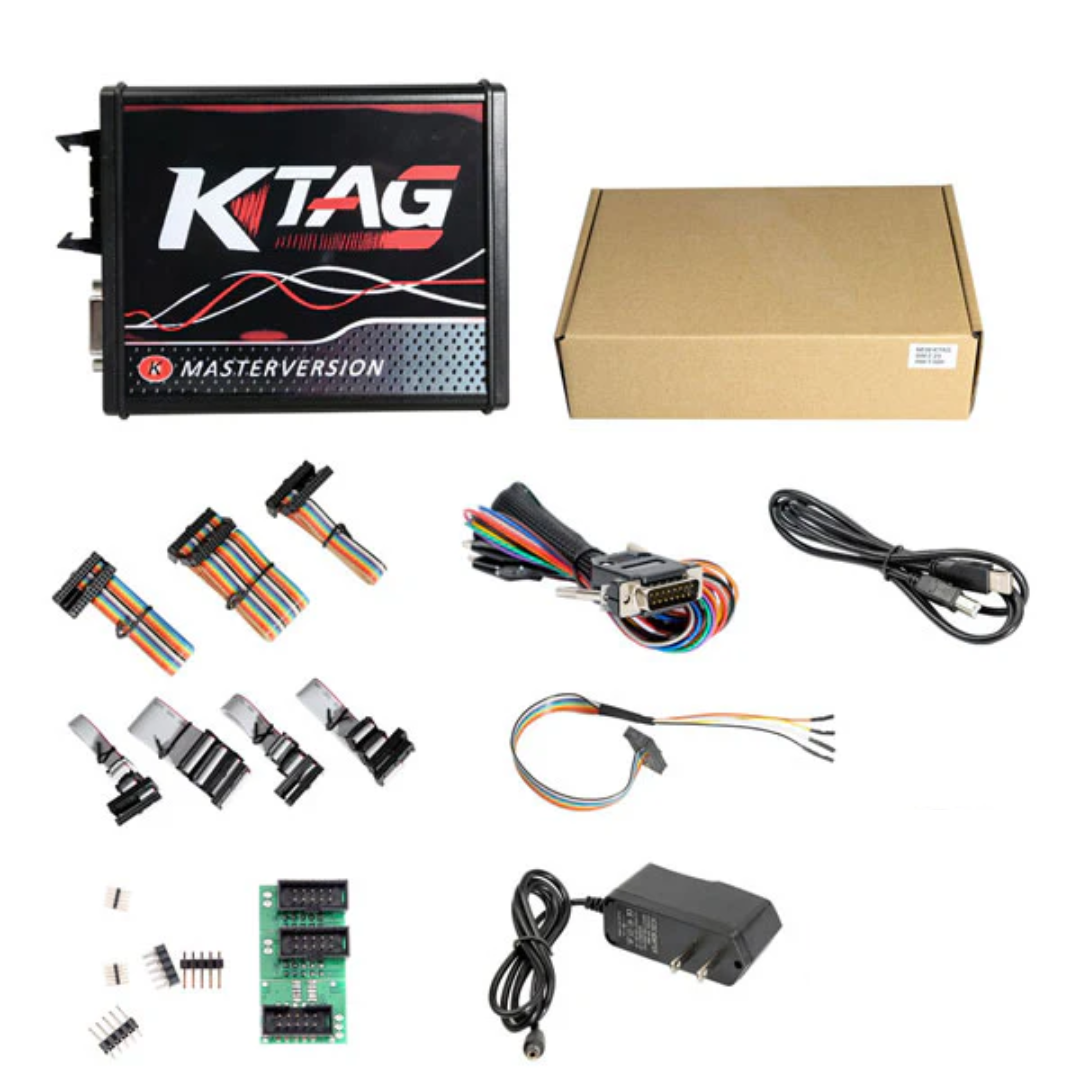

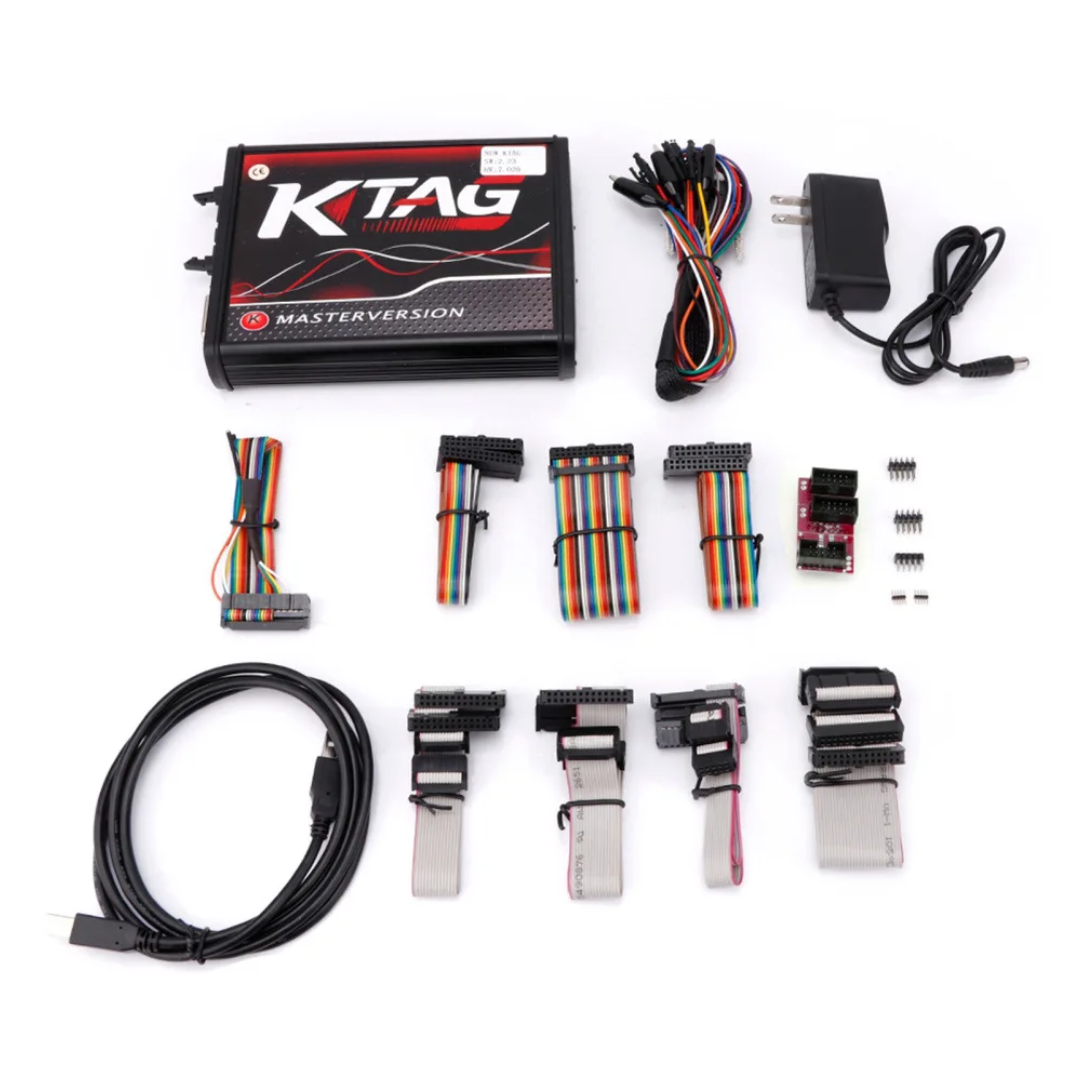

Conteúdo da Caixa
- 1× Dongle KTAG (hardware de autenticação AlienTech)
- Kit de adaptadores BDM (pinças e pontas de contato)
- Cabos de alimentação de bancada (12V / 5V)
- Cabo USB para conexão com computador
- FIDs conforme pedido
- Acesso ao software K-Tag Master
Garantia e Suporte
- Garantia de 90 dias contra defeito de fabricação no hardware
- Suporte técnico via WhatsApp
- Não cobre queima por curto-circuito ou uso incorreto dos adaptadores
Solicite sua Cotação
Vendido sob consulta. Entre em contato pelo WhatsApp:
CE: +55 88 9704-1186
MS: +55 67 9640-4607
